Transformator Koneksi Scott-T

Transformator Koneksi Scott-T

Koneksi (Sambungan) Scott-T adalah metode penyambungan dua transformator satu fasa untuk melakukan konversi 3 fasa ke 2 fasa dan sebaliknya.
Kedua transformator terhubung secara elektrik tetapi tidak secara magnetis. Salah satu trafo disebut trafo utama, dan trafo lainnya disebut trafo tambahan atau teaser.
Koneksi Scott mendistribusikan secara merata beban antara fasa sumber. Trafo tiga fasa Scott ditemukan oleh seorang insinyur Westinghouse  Charles F. Scott di akhir tahun 1890-an

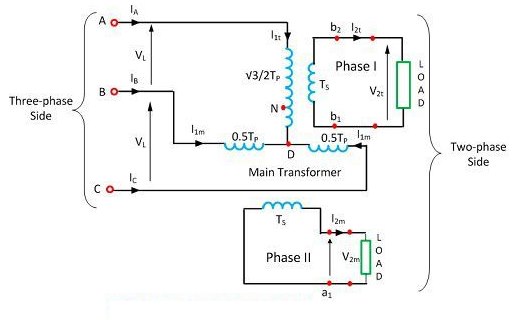

Gambar di bawah menunjukkan koneksi transformator Scott-T. Trafo utama disadap pusat di D dan dihubungkan ke saluran B dan C dari sisi 3 fasa. Ini memiliki BC primer dan a1a2 sekunder. Trafo penggoda terhubung ke terminal saluran A dan sadapan tengah D. Trafo ini memiliki AD primer dan b1b2 sekunder

Transformator Koneksi Scott-T

Trafo identik yang dapat dipertukarkan digunakan untuk sambungan Scott-T di mana setiap trafo memiliki belitan primer lilitan Tp dan dilengkapi dengan sadapan pada 0.289Tp0.5Tp dan 0.866 Tp.

Diagram Fasor Transformator Koneksi Scott-T

Tegangan saluran sistem 3 fasa VAB, VBC, dan VCA yang diseimbangkan ditunjukkan pada gambar di bawah ini.
Transformator Koneksi Scott-T

Tegangan yang sama ditunjukkan sebagai segitiga sama sisi tertutup. Gambar di bawah ini menunjukkan gulungan primer dari transformator utama dan transformator teaser.

Transformator Koneksi Scott-T

D membagi BC primer dari transformator utama menjadi dua bagian dan karenanya jumlah lilitan di bagian BD = jumlah lilitan di bagian DC = Tp/2.Tegangan VBD dan VDC adalah sama, dan mereka sefasa dengan VBC.

Transformator Koneksi Scott-T

Tegangan antara A dan D adalah

Transformator Koneksi Scott-T

Trafo penggoda memiliki peringkat tegangan primer yaitu √3/2 atau 0,866 dari peringkat tegangan transformator utama. Tegangan VAD diterapkan ke primer transformator penggoda dan oleh karena itu tegangan sekunder V2t dari transformator penggoda akan menyebabkan tegangan terminal sekunder V2m dari transformator utama sebesar 90º seperti yang ditunjukkan pada gambar di bawah.

Transformator Koneksi Scott-T

Kemudian,

Transformator Koneksi Scott-T

Untuk menjaga agar tegangan per lilitan tetap sama pada primer trafo utama dan primer trafo teaser, jumlah lilitan pada primer trafo teaser harus sama dengan √3/2Tp.

Jadi, sekunder dari kedua transformator harus memiliki peringkat tegangan yang sama. V2t dan V2m adalah sama besarnya dan 90º terpisah dalam waktu; mereka menghasilkan sistem 2 fasa yang seimbang.

Posisi Titik Netral N

Primer dari dua transformator dapat memiliki sambungan empat kawat ke suplai 3-fasa jika sadapan N disediakan pada primer transformator penggoda sedemikian rupa sehingga
Tegangan melintasi AN = VAN = tegangan fasa = Vl/√3.
Karena tegangan melintasi bagian AD.
Transformator Koneksi Scott-T

tegangan melintasi bagian ND

Transformator Koneksi Scott-T

Putaran tegangan yang sama pada bagian AN, ND dan AD ditunjukkan oleh persamaan,

Transformator Koneksi Scott-T

Persamaan di atas menunjukkan bahwa titik netral N membagi primer transformator penggoda dalam rasio.

AN : ND = 2 : 1

Aplikasi Koneksi Scott

Berikut ini adalah aplikasi dari koneksi Scott-T.
  • Sambungan Scott-T digunakan dalam instalasi tungku listrik di mana diinginkan untuk mengoperasikan dua fasa tunggal bersama-sama dan menarik beban seimbang dari suplai tiga fasa.
  • Ini digunakan untuk mensuplai beban satu fasa seperti kereta listrik yang dijadwalkan sedemikian rupa untuk menjaga beban pada sistem tiga fasa sedekat mungkin.
  • Sambungan Scott-T digunakan untuk menghubungkan sistem 3 fasa dengan sistem dua fasa dengan aliran daya di kedua arah.
Sambungan Scott-T memungkinkan konversi sistem 3 fasa ke sistem dua fasa dan sebaliknya. Tetapi karena generator 2 fasa tidak tersedia, konverter dari dua fasa ke tiga fasa tidak digunakan dalam praktik.
