Perbedaan Antara Saluran Transmisi AC dan DC

Perbedaan Antara Saluran Transmisi AC dan DC

Perbedaan paling penting antara saluran transmisi AC dan DC adalah bahwa saluran transmisi AC menggunakan tiga konduktor untuk transmisi daya sedangkan saluran transmisi DC membutuhkan dua konduktor.
Perbedaan lain antara saluran transmisi AC dan DC dijelaskan di bawah dalam tabel perbandingan.
Saluran transmisi adalah sistem tertutup dimana daya ditransfer dari stasiun pembangkit ke konsumen. Transmisi berjajar dikategorikan menjadi tiga kategori.
  1. Saluran Transmisi Pendek – Panjang jalur transmisi pendek hingga 80Km.
  2. Saluran Transmisi Menengah – Panjang saluran transmisi menengah terletak antara 80km sampai 200km.
  3. Saluran Transmisi Panjang – Panjang saluran transmisi yang panjang lebih dari 150km.
Konduktor pendukung, konduktor, isolator, lengan silang dan klem, sekering dan sakelar isolasi, pelat fasa, dll. Adalah komponen utama dari saluran transmisi.

Tabel Perbandingan

Dasar Perbandingan
Saluran Transmisi AC
Saluran Transmisi DC
Pengertian Saluran transmisi ac mentransmisikan arus bolak-balik. Saluran transmisi dc digunakan untuk mentransmisikan arus searah.
Jumlah Konduktor Tiga Dua
Induktansi dan lonjakan Memiliki Tidak punya
Penurunan Tegangan Tinggi Rendah
Efek Kulit Terjadi Absent
Kebutuhan Isolasi Lebih Kurang
Interferensi Punya Tidak punya
Kerugian Corona Terjadi Tidak Terjadi
Kerugian Dielektrik Punya Tidak punya
Masalah Sinkronisasi dan Stabilitas Tidak ada kesulitan Kesulitan
Biaya Mahal Murah
Panjang konduktor Kecil Lebih
Perbaikan dan Pemeliharaan Mudah dan Murah Sulit dan Mahal
Transformator Memerlukan Tidak Membutuhkan

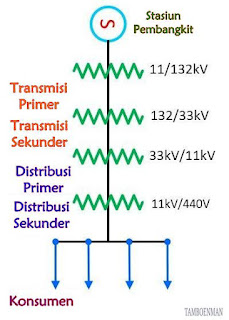

Saluran Transmisi AC

Saluran transmisi ac digunakan untuk mentransmisikan sebagian besar ujung pembangkit listrik ke ujung konsumen. Daya dihasilkan di stasiun pembangkit. Saluran transmisi mentransmisikan daya dari pembangkit ke konsumen akhir.

Perbedaan Antara Saluran Transmisi AC dan DC

Daya ditransmisikan dari satu ujung ke ujung lainnya dengan bantuan transformator step-up dan step-down.

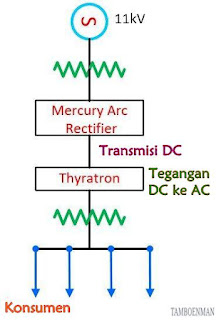

Saluran Transmisi DC

Pada saluran transmisi DC, penyearah busur merkuri mengubah arus bolak-balik menjadi DC.

Perbedaan Antara Saluran Transmisi AC dan DC

Saluran transmisi DC mentransmisikan daya massal melalui jarak jauh. Di ujung konsumen, thyratron mengubah DC menjadi AC.

Perbedaan Utama Antara Saluran Transmisi AC dan Saluran Transmisi DC

1. Saluran transmisi AC mentransmisikan arus bolak-balik melalui jarak yang jauh. Sedangkan saluran transmisi DC digunakan untuk mentransmisikan DC jarak jauh.
2. Saluran transmisi AC menggunakan tiga konduktor untuk transmisi daya yang lama. Dan saluran transmisi DC menggunakan dua konduktor untuk transmisi daya.
3. Saluran transmisi AC memiliki induktansi dan lonjakan sedangkan saluran transmisi DC bebas dari induktansi dan lonjakan. Induktansi dan lonjakan tidak lain adalah gelombang tegangan tinggi yang terjadi dalam waktu singkat.
4. Penurunan tegangan tinggi terjadi di seluruh jalur terminal AC ketika tegangan terminal ujungnya sama. Saluran transmisi DC bebas dari induktansi, dan karenanya tidak ada penurunan tegangan yang terjadi di saluran tersebut.
5. Fenomena efek kulit hanya terjadi pada saluran transmisi AC. Efek kulit menyebabkan kerugian, dan ini dapat dikurangi dengan mengurangi luas penampang konduktor. Fenomena efek kulit sama sekali tidak ada di saluran transmisi DC.
6. Pada tegangan yang sama, saluran transmisi DC memiliki tegangan yang lebih kecil dibandingkan dengan saluran transmisi AC. Oleh karena itu, DC membutuhkan isolasi yang lebih sedikit dibandingkan dengan AC.
7. Gangguan saluran komunikasi lebih banyak terjadi pada saluran transmisi AC dibandingkan dengan saluran transmisi DC.
8. Efek korona adalah fenomena di mana ionisasi terjadi melintasi konduktor. Dan ionisasi ini menyebabkan kerugian pada konduktor. Fenomena efek korona hanya terjadi pada saluran transmisi ac dan tidak terjadi pada saluran transmisi dc.
9. Rugi dielektrik terjadi pada saluran transmisi AC dan bukan pada saluran transmisi DC.
10. Saluran transmisi AC memiliki kesulitan sinkronisasi dan stabilitas sedangkan saluran transmisi DC bebas dari stabilitas dan sinkronisasi.
11. Saluran transmisi AC lebih murah dibandingkan dengan saluran transmisi DC.
12. Konduktor kecil digunakan untuk transmisi daya AC dibandingkan dengan transmisi DC.
13. Saluran transmisi AC membutuhkan trafo untuk menaikkan dan menurunkan tegangan. Sedangkan pada saluran transmisi DC booster dan chopper digunakan untuk menaikkan dan menurunkan tegangan.

Kesimpulan

Saluran transmisi AC digunakan untuk transmisi daya kecil. Dan untuk transmisi daya jarak jauh, digunakan sistem transmisi DC.
