Perbedaan Antara MCB dan MCCB

Kebanyakan orang bingung tentang perbedaan antara MCB dan MCCB. Meskipun keduanya adalah pemutus sirkuit, sebenarnya ada perbedaan utama di antara keduanya yang membuatnya dibuat khusus untuk pekerjaan tertentu.

Namun, sebelum kita berbicara tentang fitur utama masing-masing, penting untuk memahami apa singkatan itu. “MCB” adalah singkatan dari “Miniature Circuit Breakers”, sedangkan “MCCB” adalah “Molded Case Circuit Breaker.”

Salah satu perbedaan utama antara MCB (Miniature circuit breaker) dan MCCB (Moulded case circuit breaker) adalah bahwa peringkat interupsi MCB hingga 1800 amp sedangkan peringkat interupsi MCCB adalah antara 10k – 200k amp. Perbedaan lain di antara mereka dijelaskan di bawah ini secara rinci.

Pemutus sirkuit mini adalah perangkat elektromekanis yang secara otomatis mematikan sirkuit setiap kali kondisi abnormal terjadi. Ini dengan mudah merasakan arus lebih yang disebabkan oleh korsleting.

Prinsip kerja rangkaian miniatur sangat sederhana. Fungsi utamanya adalah untuk melindungi peralatan dari arus lebih. Ini memiliki dua kontak, satu dapat dipindahkan, dan yang lainnya diperbaiki. Ketika arus meningkat dari batas yang telah ditentukan, kontak bergeraknya terputus dari kontak tetap yang membuat sirkuit terbuka dan memutuskannya dari suplai utama.

MCCB adalah singkatan dari moulded case circuit breaker. Ini adalah perangkat pelindung yang melindungi sirkuit dari kelebihan beban. Hal ini terutama digunakan di tempat yang membutuhkan penyesuaian tersandung. Peringkat MCCB saat ini hingga 2500 amp. Ini terutama digunakan untuk aplikasi arus tinggi. MCCB memiliki sakelar yang dioperasikan secara manual untuk membuat sirkuit tersandung.

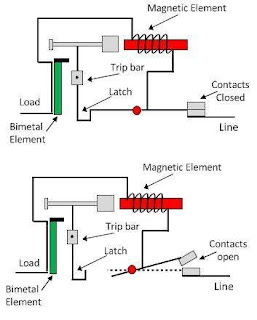

MCCB memiliki dua pengaturan. Satu untuk suhu berlebih dan yang lainnya untuk arus berlebih. Ini terdiri dari kontak bimetalik yang mengembang dan berkontraksi ketika suhu MCCB berubah.

Selama kondisi operasi normal, kontak memungkinkan arus mengalir melalui sirkuit. Tetapi ketika arus naik melampaui nilai yang telah ditentukan, maka kontak mereka akan menghangat dan mengembang hingga kontak terbuka. Dengan demikian, putuskan sirkuit dari suplai utama dan lindungi peralatan dari kerusakan.

1. MCB adalah jenis sakelar yang melindungi sistem dari arus kelebihan beban sedangkan MCCB melindungi sistem dari suhu berlebih dan arus hubung singkat.

2. MCB adalah singkatan dari Miniature circuit breaker sedangkan MCCB adalah singkatan dari moulded case circuit breaker.

3. Rangkaian tripping MCB adalah tetap sedangkan di MCCB dapat bergerak.

1. Catatan: Rangkaian tripping menghidupkan dan mematikan aliran arus listrik. Ketika arus lebih mengalir melalui MCB dan MCCB, ia mematikan sakelar dan karenanya melindungi peralatan dari kerusakan.

4. MCB memiliki versi tiang tunggal, dua, atau tiga, sedangkan MCCB memiliki versi tiang tunggal, dua tiga atau empat.

1. Catatan: Tiang di MCB adalah jumlah fase yang digunakan oleh pemutus sirkuit untuk switching dan perlindungan.

5. Arus interupsi MCB adalah 1800amps, dan untuk MCCB adalah 10k -200 k.

1. Catatan: Arus interupsi adalah arus maksimum yang dapat diinterupsi oleh pemutus sirkuit tanpa terganggu.

6. Remote on/off tidak dimungkinkan di MCB sedangkan dimungkinkan di MCCB dengan menggunakan kabel shunt.

7. Arus pengenal MCB adalah 100 amp sedangkan arus pengenal MCCB adalah 10 – 200 amp.

1. Catatan: Arus pengenal adalah arus maksimum yang harus ditarik oleh pemutus sirkuit.

8. MCB terutama digunakan dalam rangkaian arus rendah sedangkan MCCB digunakan untuk rangkaian arus berat.

9. MCCB digunakan untuk keperluan rumah tangga, dan MCCB digunakan di industri besar.
