Perbedaan Antara LVDT dan RVDT
Salah satu perbedaan yang signifikan antara LVDT (Linear variable differential transformer) dan RVDT (Rotatory Variable Differential Transformer) adalah bahwa LVDT mengubah gerakan linier menjadi sinyal listrik bolak-balik sedangkan RVDT menerjemahkan perpindahan sudut menjadi sinyal listrik.
Perbedaan lain antara LVDT dan RVDT ditunjukkan di bawah dalam tabel perbandingan.
Tabel Perbandingan
| Dasar Perbandingan | ||
|---|---|---|
| Pengertian | Mengubah gerakan linier menjadi sinyal listrik. | Digunakan untuk mengukur perpindahan sudut. |
| Berdiri untuk | Linear Variable Differential Transformer | Rotatory Variable Differential Transformer |
| Bentuk inti | Persegi panjang | Cam |
| Kepekaan | 2.4mv per volt per derajat rotasi | 2 sampai 3 mv per volt per derajat rotasi. |
| Rentang pengukuran | ±100μm hingga ±25cm | Hingga ± 40ᵒ |
| Input Voltage | 1V hingga 24V RMS | hingga 3V RMS |
Definisi LVDT
LVDT adalah jenis transformator yang mengubah perpindahan linier menjadi sinyal listrik. Trafo terdiri dari satu gulungan primer dan dua gulungan sekunder. Kedua gulungan sekunder memiliki jumlah belitan yang sama, dan mereka terhubung secara seri berlawanan satu sama lain. Gulungan primer ditempatkan di antara gulungan sekunder.
Gulungan primer dirangsang oleh arus bolak-balik. Inti besi lunak disimpan di dalam yang pertama. Perpindahan yang perlu diukur terkait dengan inti besi lunak. Sumber arus bolak-balik digunakan untuk menarik belitan primer. Arus menginduksi fluks pada belitan primer dan dengan fenomena induksi timbal balik, fluks ini terhubung dengan belitan sekunder.

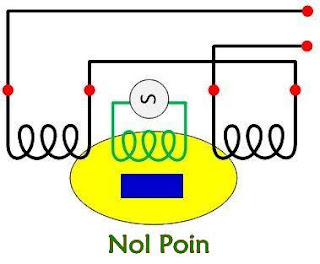

Ketika inti dalam posisi nol, fluks bolak-balik primer terhubung secara merata dengan belitan primer dan sekunder. Besarnya ggl induksi yang sama pada belitan sekunder. Output menjadi nol pada titik nol.

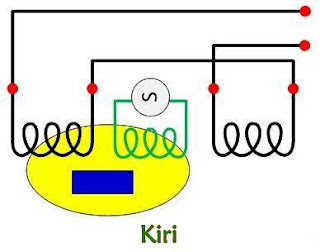

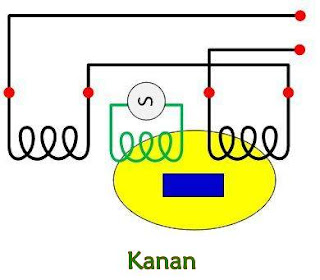

Ketika inti bergeser ke kiri dari titik nol, dalam hal ini, semakin banyak fluks yang terhubung dengan belitan sekunder kiri. Ketika inti besi bergerak ke arah kanan, semakin banyak fluks yang terhubung dengan belitan sekunder sisi kanan.
Tegangan keluaran dari belitan sekunder tergantung pada besarnya fluks yang menghubungkan dengan belitan tersebut. Variasi EMF pada belitan sekunder sebanding dengan pergerakan inti besi.
Definisi RVDT

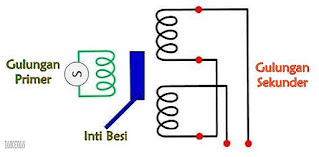

Transduser variabel putar merasakan perpindahan sudut. Inti ditempatkan di antara belitan primer dan sekunder transformator.
Perpindahan yang perlu diukur dihubungkan dengan poros inti.
Perbedaan Kunci Antara LVDT dan RVDT
1. LVDT mengubah perpindahan linier menjadi arus bolak-balik. Dan RVDT mengubah perpindahan sudut menjadi arus bolak-balik.
2. LVDT adalah singkatan dari Transformator perpindahan variabel linier sedangkan RVDT adalah singkatan dari Transformator perpindahan variabel Rotasi.
3. Inti LVDT berbentuk persegi panjang, dan inti RVDT berbentuk cam.
4. LVDT mengukur perpindahan dalam kisaran ±100μm hingga ±25cm, dan RVDT mengukur perpindahan sudut hingga ±40º.
5. LVDT memiliki sensitivitas tinggi. Ini sekitar 2,4mv per volt per derajat rotasi. Padahal, sensitivitas RVDT berada pada kisaran 2 hingga 3mv per volt per derajat putaran.
6. Rentang tegangan input LVDT adalah dari 1V hingga 24V RMS, dan tegangan input untuk RVDT berkisar hingga 3V RMS.
Kesimpulan
LVDT mengukur perpindahan linier, dan RVDT digunakan untuk mengukur perpindahan sudut.
