Perbedaan Antara Galvanometer dan Ammeter
Perbedaan yang paling signifikan antara galvanometer dan ammeter adalah bahwa galvanometer menunjukkan arah dan besar arus, sedangkan ammeter hanya menunjukkan besar arus.
Perbedaan lain antara galvanometer dan ammeter ditunjukkan di bawah dalam grafik perbandingan.
Galvanometer menggunakan kumparan bergerak yang bebas berputar di antara magnet permanen. Ketika arus mengalir melalui kumparan, itu menjadi dibelokkan. Lendutan kumparan berbanding lurus dengan arus yang mengalir melaluinya.
Galvanometer diubah menjadi amperemeter dengan menghubungkan resistansi secara paralel dengan rangkaian. Dan jika hambatan dirangkai seri dengan galvanometer, maka digunakan sebagai voltmeter.
Amperemeter juga dikenal sebagai ampere meter. Ampere adalah satuan arus, jadi ampere meter adalah jenis meteran yang mengukur besarnya arus yang melewatinya. Ini terhubung secara seri dengan sirkuit untuk menentukan nilai yang tepat dari arus sirkuit.
Tabel Perbandingan
| Pengertian | Penggunaan instrumen untuk mendeteksi kekuatan dan arah keberadaan arus kecil dalam suatu rangkaian. | Alat yang digunakan untuk menentukan besarnya keberadaan arus pada rangkaian listrik |
| Simbol |  |
 |
| Arah arus | menunjukkan | Tidak menunjukkan |
| Jenis Perangkat | Mekanis | Mekanik atau Elektronik. |
| Medan magnet | Dibutuhkan | Bekerja dengan atau tanpa medan magnet. |
| Akurasi | Kurang | Lebih |
| Mengukur Arus | Hanya mengukur arus searah | Mengukur arus searah dan arus bolak-balik. |
| Sensitif | Lebih | Kurang |
| Penggunaan | Dalam pengukuran jembatan dan potensiometer. | Dalam rangkaian listrik. |

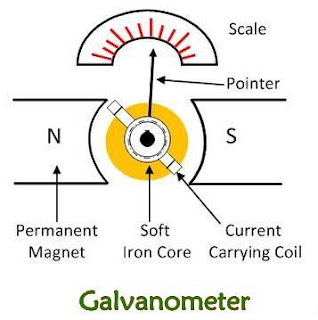

Definisi Galvanometer
Galvanometer adalah alat ukur arus yang banyak digunakan di jembatan dan potensiometer untuk menunjukkan arus nol. Kumparan bergerak, suspensi, magnet, inti besi, pegas adalah bagian penting dari galvanometer.
Galvanometer memiliki magnet permanen di mana kumparan kawat ditempatkan. Ketika arus melewati kumparan, medan magnet menginduksi di kawat. Medan magnet kumparan memotong medan magnet magnet permanen karena gaya yang diberikan pada kumparan, dan mulai bergerak.
Di ujung kumparan terpasang jarum yang defleksinya menunjukkan adanya arus. Lendutan jarum berbanding lurus dengan besarnya arus yang mengalir melaluinya.

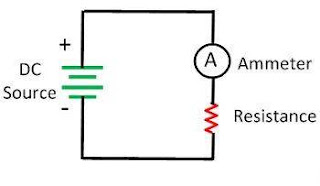

Definisi Ammeter
Amperemeter adalah alat elektronik yang dihubungkan secara seri dengan rangkaian untuk mengukur arus yang mengalir melaluinya. Konstruksi galvanometer sama dengan ammeter, satu-satunya perbedaan adalah ammeter memiliki hambatan tambahan yang dihubungkan secara paralel dengan rangkaian.
Kabel resistansi rendah digunakan di ammeter sehingga seluruh arus rangkaian melewatinya.
Perbedaan Utama Antara Galvanometer dan Ammeter
Berikut ini adalah perbedaan utama antara galvanometer dan ammeter.
1. Galvanometer adalah alat mekanis yang digunakan untuk menentukan besar dan arah arus, sedangkan ammeter adalah alat listrik yang digunakan untuk mengukur besar arus.
2. Galvanometer menunjukkan arah arus yang mengalir dalam rangkaian sedangkan ammeter mengukur besarnya arus yang mengalir melaluinya.
3. Medan magnet diperlukan untuk kerja galvanometer sedangkan tidak penting untuk ammeter.
4. Keakuratan galvanometer kurang dibandingkan dengan ammeter.
5. Galvanometer hanya digunakan untuk mengukur arus searah, sedangkan ammeter digunakan untuk mengukur arus searah dan bolak-balik.
6. Sensitivitas galvanometer lebih dibandingkan dengan ammeter.
7. Galvanometer banyak digunakan di jembatan dan potensiometer untuk mengetahui arus nol sedangkan ammeter dihubungkan langsung secara seri dengan rangkaian yang besarnya akan diukur.
Kesimpulan
Galvanometer dan ammeter keduanya adalah alat pengukur. Ammeter adalah bentuk penerapan galvanometer yang menunjukkan nilai akurat arus yang melewatinya dalam miliampere atau ampere.
