Perbedaan Antara FDM dan TDM

FDM dan TDM adalah dua jenis teknik multiplexing yang memungkinkan transmisi simultan dari beberapa sinyal hanya melalui satu saluran.

Salah satu perbedaan utama antara FDM dan TDM adalah bahwa dalam FDM, banyak sinyal ditransmisikan dengan menempati slot frekuensi yang berbeda. Berbeda dengan di TDM, berbagai sinyal ditransmisikan dalam beberapa slot waktu.

Kita semua tahu bahwa multiplexing adalah teknik transmisi beberapa sinyal melalui saluran yang sama. Tetapi mentransmisikan banyak sinyal melalui saluran umum cukup sulit. Namun, multiplexing memungkinkan hal ini.

Di sini, dalam artikel ini, kita akan membahas faktor-faktor apa saja yang menyebabkan perbedaan antara dua jenis teknik multiplexing.

FDM adalah singkatan yang digunakan untuk Frequency Division Multiplexing. Dalam FDM, beberapa sinyal yang ditransmisikan menggunakan saluran umum tetapi total bandwidth yang tersedia digunakan di antara berbagai sinyal. Ini menyiratkan bahwa melalui saluran lengkap slot frekuensi tertentu dialokasikan hanya untuk satu sinyal.

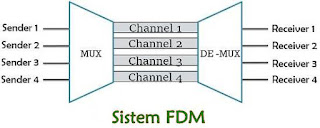

Pada dasarnya, dalam FDM, pita frekuensi yang berbeda digunakan untuk memodulasi sinyal data yang berbeda. Ini berarti bahwa frekuensi pembawa yang berbeda memodulasi berbagai sinyal yang akan ditransmisikan melalui saluran. Selanjutnya, sinyal termodulasi dicampur dan ditransmisikan melalui satu tautan komunikasi. Gambar di bawah menunjukkan proses multiplexing pembagian frekuensi:

Dari gambar di atas, jelas bahwa satu saluran dibagi menjadi beberapa bagian. Dan setiap bagian tidak lain adalah saluran terpisah yang membawa sinyal atau aliran data. Teknik FDM juga dikenal sebagai multiplexing analog karena digunakan untuk multiplexing sinyal analog.

Tetapi timbul pertanyaan jika sinyal ditransmisikan dengan teknik ini maka ada kemungkinan interferensi antara sinyal frekuensi yang berbeda.

Jadi, untuk mengurangi kemungkinan interferensi antara sinyal yang ditransmisikan secara bersamaan, pita pengaman disediakan di antara slot frekuensi. Guard band tidak lain adalah slot frekuensi yang tidak digunakan di seluruh band yang menghindari tumpang tindih satu saluran frekuensi dengan yang lain.

Setelah sinyal ditransmisikan melalui saluran, maka di ujung penerima, demultiplexing sinyal dilakukan untuk memisahkan berbagai sinyal satu sama lain.

TDM adalah singkatan dari Time Division Multiplexing. Ini adalah teknik multiplexing yang memungkinkan transmisi beberapa sinyal melalui saluran umum tetapi dalam slot waktu yang berbeda. Setiap sinyal akan ditransmisikan dengan sangat cepat melalui saluran tetapi pada suatu waktu hanya satu sinyal yang akan ditransmisikan. Jadi pada dasarnya di TDM, waktu transmisi keseluruhan dibagi sesuai dengan beberapa sinyal yang diperlukan untuk ditransmisikan melalui tautan umum.

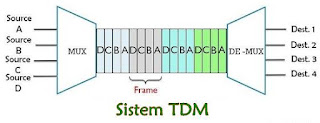

Setiap sumber yang ditransmisikan dialokasikan dengan satu atau lebih slot waktu di setiap frame untuk transmisi sinyal. Gambar di bawah menunjukkan transmisi 4 sinyal sumber yang berbeda menggunakan multiplexing pembagian waktu:

Di sini seperti yang dapat kita lihat bahwa sinyal dari 4 sumber berbeda dimultipleks bersama. Jadi, 4 frame TDM terpisah dihasilkan yang ditransmisikan melalui saluran dalam slot waktu yang berbeda.

TDM dapat diklasifikasikan menjadi dua kategori:

Dalam TDM sinkron, sistem tidak peduli apakah setiap sumber memiliki sinyal atau data untuk transmisi atau tidak. Ini pra-menetapkan slot untuk setiap sumber individu di awal. Jadi, pada saat transmisi, tanpa adanya unit data dari sumber individual, slot waktu tersebut tidak akan digunakan sepenuhnya.

Ini ternyata menjadi kelemahan dalam kasus sistem TDM sinkron karena durasi waktu yang diberikan tidak digunakan secara efisien.

Tidak seperti TDM sinkron, dalam kasus TDM asinkron, slot waktu ditetapkan hanya untuk sumber tertentu yang menyimpan data atau sinyal untuk dikirim. Oleh karena itu, dalam hal ini, tidak perlu memiliki jumlah frame yang sama dengan jumlah sumber yang akan ditransmisikan.

1. Teknik multiplexing pembagian frekuensi (frequency division multiplexing) digunakan terutama dalam hal transmisi sinyal analog. Sedangkan time division multiplexing merupakan skema transmisi sinyal digital.

2. Dalam TDM beberapa sinyal ditransmisikan dalam domain waktu yang berbeda, sehingga kemungkinan crosstalk antara sinyal dapat diabaikan. Namun, dalam FDM sinyal diberikan slot frekuensi yang berbeda, ini mengarah pada kemungkinan crosstalk saat transmisi sinyal.

3. Teknik TDM memerlukan transmisi sinyal yang disinkronkan, karena slot waktu untuk setiap sinyal telah ditentukan sebelumnya, sehingga awal setiap pulsa memerlukan pulsa sinkronisasi. Sementara di FDM tidak diperlukan pulsa sinkronisasi seperti itu.

4. Orientasi rangkaian FDM cukup kompleks, sedangkan TDM sederhana.

5. FDM adalah teknik multiplexing yang relatif mahal daripada TDM.

6. FDM menawarkan efisiensi yang rendah karena teknik ini lebih rentan menimbulkan interferensi saat transmisi. Padahal, TDM sangat efisien karena kemungkinan interferensi lebih kecil dalam kasusnya.

7. Karena sinyal ditransmisikan dalam slot waktu yang berbeda di TDM sehingga menyebabkan penundaan propagasi. Namun, FDM tidak menyebabkan keterlambatan dalam propagasi.
