Perbedaan Antara Bias Maju dan Bias Mundur

Salah satu perbedaan utama antara bias maju dan mundur adalah bahwa dalam bias maju, terminal positif baterai terhubung ke bahan semikonduktor tipe-p dan terminal negatif terhubung ke bahan semikonduktor tipe-n.

Sedangkan pada reverse bias material tipe-n dihubungkan ke terminal positif suplai dan material tipe-p dihubungkan ke terminal negatif baterai. Bias maju dan mundur dibedakan di bawah dalam tabel perbandingan.

Biasing berarti suplai listrik atau beda potensial terhubung ke perangkat semikonduktor. Beda potensial terdiri dari dua jenis yaitu, bias maju dan bias mundur (balik).

Bias maju mengurangi penghalang potensial dioda dan menetapkan jalur yang mudah untuk aliran arus. Sementara dalam bias terbalik, perbedaan potensial meningkatkan kekuatan penghalang yang mencegah pembawa muatan bergerak melintasi persimpangan. Bias balik memberikan jalur resistif tinggi ke aliran arus, dan karenanya tidak ada arus yang mengalir melalui rangkaian.

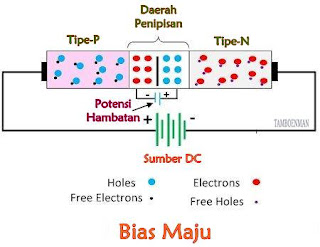

Dalam bias maju tegangan eksternal diterapkan di dioda PN-junction. Tegangan ini membatalkan penghalang potensial dan menyediakan jalur resistansi rendah ke aliran arus. Bias maju berarti wilayah positif terhubung ke terminal-p suplai dan wilayah negatif terhubung ke perangkat tipe-n.

Tegangan penghalang potensial sangat kecil (hampir 0,7 V untuk silikon dan 0,3 V untuk sambungan germanium) sehingga sangat sedikit jumlah tegangan yang diperlukan untuk menghilangkan penghalang sepenuhnya. Penghapusan lengkap penghalang merupakan jalur resistansi rendah untuk aliran arus. Dengan demikian, arus mulai mengalir melalui persimpangan. Arus ini disebut arus maju.

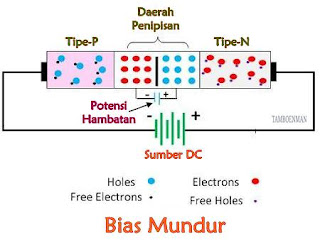

Dalam bias terbalik, wilayah negatif terhubung ke terminal positif baterai dan wilayah positif terhubung ke terminal negatif. Potensi sebaliknya meningkatkan kekuatan penghalang potensial. Penghalang potensial menahan aliran pembawa muatan melintasi persimpangan. Ini menciptakan jalur resistif tinggi di mana tidak ada arus yang mengalir melalui rangkaian.

1. Bias maju mengurangi kekuatan penghalang potensial karena arus dengan mudah bergerak melintasi persimpangan sedangkan bias balik memperkuat penghalang potensial dan menghalangi aliran pembawa muatan.

2. Dalam bias maju, terminal positif baterai terhubung ke daerah-p dan terminal negatif terhubung ke material tipe-n sedangkan pada bias mundur terminal positif suplai terhubung ke material tipe-n dan terminal negatif. terhubung ke bahan tipe-p perangkat.

3. Bias maju mengatur medan listrik melintasi potensial yang mengurangi kekuatan penghalang potensial sedangkan bias balik meningkatkan kekuatan penghalang potensial.

1. Catatan – Penghalang potensial adalah lapisan antara dioda sambungan PN yang membatasi pergerakan elektron melintasi sambungan.

4. Pada bias maju tegangan anoda lebih besar dari pada katoda sedangkan pada bias mundur tegangan katoda lebih besar dari pada anoda.

5. Bias maju memiliki arus maju yang besar sedangkan bias mundur memiliki arus maju yang sangat kecil.

1. Catatan – Arus di dioda ketika mengalir ke arah maju disebut arus maju.

6. Lapisan penipisan dioda sangat tipis pada bias maju dan tebal pada bias mundur.

1. Catatan – Lapisan penipisan adalah wilayah di sekitar persimpangan di mana pembawa muatan gratis habis.

7. Bias maju menurunkan resistansi dioda sedangkan bias terbalik meningkatkan resistansi dioda.

8. Dalam bias maju, arus mudah mengalir melalui rangkaian sedangkan bias mundur tidak memungkinkan arus mengalir melaluinya.

9. Dalam bias maju besarnya arus tergantung pada tegangan maju sedangkan dalam bias mundur besarnya arus sangat kecil atau dapat diabaikan.

10. Dalam bias maju perangkat beroperasi sebagai konduktor sedangkan dalam bias mundur perangkat bertindak sebagai isolator.
