Metode Pengukuran Daya Dua Wattmeter

Metode Pengukuran Daya Dua Wattmeter

Metode Dua Wattmeter dapat digunakan untuk mengukur daya dalam 3 fasa, bintang tiga atau delta yang menghubungkan beban seimbang atau tidak seimbang.

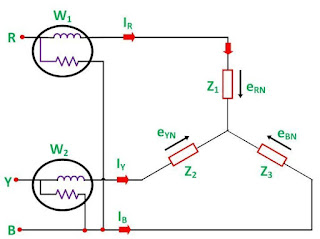

Pada metode dua wattmeter, kumparan arus wattmeter dihubungkan dengan dua jalur, katakanlah R dan Y dan kumparan potensial masing-masing wattmeter dihubungkan pada jalur yang sama, yaitu jalur ketiga yaitu B seperti yang ditunjukkan pada gambar (A):
Metode Pengukuran Daya Dua Wattmeter

Daya sesaat total yang diserap oleh tiga beban Z1, Z2 dan Z3, sama dengan jumlah daya yang diukur oleh dua wattmeter, W1 dan W2.

Pengukuran Daya Dengan Metode Dua Wattmeter Pada Sambungan Bintang

Mengingat gambar di atas (A) di mana Dua Wattmeter W1 dan W2 terhubung, arus sesaat melalui kumparan arus Wattmeter, W1 diberikan oleh persamaan yang ditunjukkan di bawah ini:
Metode Pengukuran Daya Dua Wattmeter

Beda potensial sesaat melintasi kumparan potensial Wattmeter, W1 diberikan sebagai:

Metode Pengukuran Daya Dua Wattmeter

Daya sesaat diukur dengan Wattmeter, W1 adalah

Metode Pengukuran Daya Dua Wattmeter

Arus sesaat melalui kumparan arus Wattmeter, W2 diberikan oleh persamaan:

Metode Pengukuran Daya Dua Wattmeter

Beda potensial sesaat melintasi kumparan potensial Wattmeter, W2 diberikan sebagai:

Metode Pengukuran Daya Dua Wattmeter

Daya sesaat diukur dengan Wattmeter, W2 adalah:

Metode Pengukuran Daya Dua Wattmeter

Oleh karena itu, daya total yang diukur oleh dua wattmeter W1 dan W2 akan diperoleh dengan menambahkan persamaan (1) dan (2).

Metode Pengukuran Daya Dua Wattmeter

Dimana, P – daya total yang diserap oleh ketiga beban pada setiap saat.

Pengukuran Daya Dengan Metode Dua Wattmeter Pada Sambungan Delta

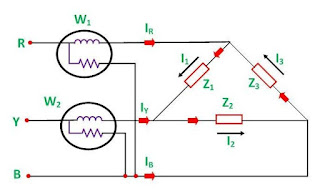

Mempertimbangkan rangkaian terhubung delta yang ditunjukkan pada gambar di bawah ini:
Metode Pengukuran Daya Dua Wattmeter

Arus sesaat melalui kumparan wattmeter, W1 diberikan oleh persamaan:

Metode Pengukuran Daya Dua Wattmeter

Daya sesaat diukur dengan Wattmeter, W1 akan menjadi:

Metode Pengukuran Daya Dua Wattmeter

Oleh karena itu, daya sesaat yang diukur oleh wattmeter, W1 akan diberikan sebagai:

Metode Pengukuran Daya Dua Wattmeter

Arus sesaat melalui kumparan arus Wattmeter, W2 diberikan sebagai:

Metode Pengukuran Daya Dua Wattmeter

Beda potensial sesaat pada kumparan potensial wattmeter, W2 :

Metode Pengukuran Daya Dua Wattmeter

Oleh karena itu, daya sesaat yang diukur dengan Wattmeter, W2 adalah:

Metode Pengukuran Daya Dua Wattmeter

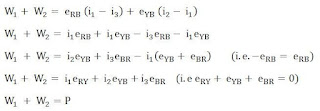

Oleh karena itu, untuk mendapatkan daya total yang diukur oleh dua wattmeter, dua persamaan, yaitu persamaan (3) dan (4) harus ditambahkan.

Metode Pengukuran Daya Dua Wattmeter

Dimana P adalah daya total yang diserap oleh ketiga beban pada setiap saat.

Daya yang diukur oleh Dua Wattmeter setiap saat adalah daya sesaat yang diserap oleh tiga beban yang dihubungkan dalam tiga fasa. Sebenarnya, daya ini adalah daya rata-rata yang ditarik oleh beban karena Wattmeter membaca daya rata-rata karena kelembaman sistem geraknya.
