Gangguan Saluran Tunggal ke Tanah

Umumnya, gangguan saluran tunggal ke tanah pada saluran transmisi terjadi ketika salah satu konduktor jatuh ke tanah atau bersentuhan dengan konduktor netral. Jenis kegagalan seperti itu dapat terjadi pada sistem tenaga karena berbagai alasan seperti angin berkecepatan tinggi, jatuh dari pohon, kilat, dll.

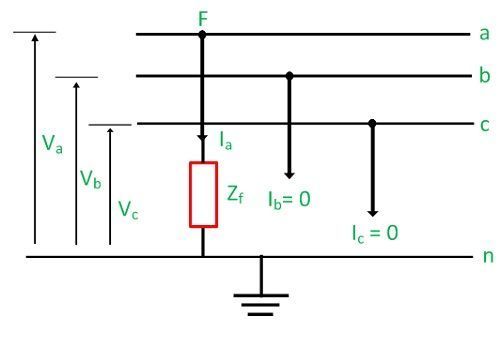

Karena hanya fase a yang terhubung ke arde pada gangguan, fase b dan c dihubung terbuka dan tidak membawa arus; yaitu arus gangguan Ia dan Ib = 0, Ic = 0. Tegangan pada titik gangguan F adalah Va = Zf Ia.

Komponen simetris arus gangguan dalam fasa “a” pada titik gangguan dapat ditulis sebagai:

Hubungan ini juga dapat ditemukan dengan metode matriks sebagai berikut:

Dalam kasus gangguan saluran tunggal ke tanah, arus urutannya sama. Urutan tegangan pada titik gangguan ditentukan oleh persamaan:

Dimana, Ea0, Ea1, dan Ea2 adalah urutan tegangan fasa a, dan Za0, Za1 dan Za2 adalah urutan impedansi aliran arus Ia0, Ia1, dan Ia2 masing-masing. Untuk sistem yang seimbang

Kitai mengetahui itu

Dengan mensubstitusi Ia0 = Ia1 = Ia2 = Ia dalam persamaan di atas kita dapatkan,

Arus urutan diberikan oleh persamaan,

Gangguan saluran tunggal ke tanah pada saluran transmisi terjadi ketika satu konduktor secara tidak sengaja jatuh ke tanah atau dalam beberapa kasus bersentuhan dengan konduktor netral. Untuk alasan ini, perangkat pelindung sistem tenaga harus responsif secara akurat untuk menghindari kerusakan parah pada sistem.
